世界最小の鉄道模型「Tゲージ」は日本の栄進堂が開発販売しました。
「T」は「Three：３」の頭文字です。
「Tゲージ」はレール間隔３ｍｍ縮尺１/450の非常に精巧な模型です。

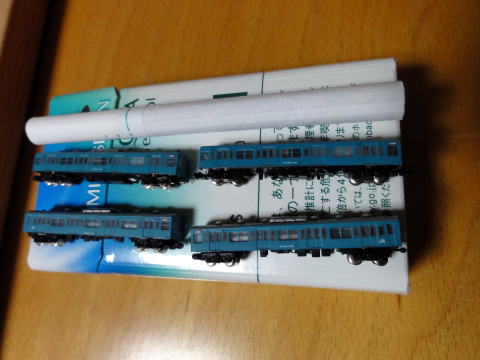

車両の大きさは、鉛筆、たばこ程度の太さで（右写真）前照灯、テールライトが点灯します。
日本では発売開始後しばらくして、販売中止となっています。現在、在庫品や海外からの逆輸入でしか入手できません。
当模型は在庫流通品、およびアメリカからの逆輸入品で作成しました。 |
 |
レイアウトは増設予定の他のゲージ
（Z,N)等と共通する大きさとし、重量、経費等を考慮して市販の６００ｍｍ＊９００ｍｍのコルクボード上に作成しました。
素材は発砲スチロール、超軽量粘土、木材としました。レールは自由度、コストを考慮しフレキシブルレールとしました。
レールの敷設は当初成形した発砲スチロール状にコルクシートを張り敷設しましたが、走行不安定のため、最終的にはプラスチック製の床材厚さ４ｍｍ程度のものにしました。
作成工程の概要は右のスライドショーボタンでご覧下さい。 |
|

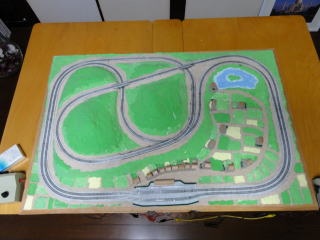

レイアウトは外回り、内回りの2路線です。
レール全長は約７ｍで、山間部で3か所の立体交差があります。
高架橋は栄新堂から発売されていた高架橋セットです。
畑、山、池、道は、超軽量のカラー粘土で作成しています。家は木材を加工して作りました。樹木はモールです。
|
 |

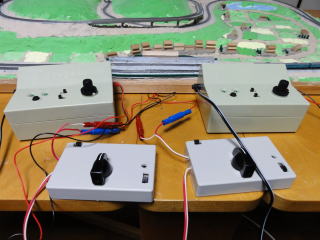

４台のコントローラがあります。
後方２台は栄進堂のTゲージ用のコントローラです。内部に単３乾電池３本挿入可能であり、またAC電源（４．５V)が別途提供されています。
抵抗器による電圧コントロールのようです。
前方２台はTゲージ用に作成したPWMコントローラです。６V駆動ですが、Tゲージ車両の最大電圧４．５Vにするためダイオード２本で減圧しています。 |
 |
車両は４両１編制であり、１編成中中央２両は動力車、前部、後部各１両は付随車で動力装置はありませんが、ヘッドライト、テールライトが点灯します。
走行安定を図るため車輪は磁気を帯びレールと吸着するようになっています。
栄進堂のコントローラの電圧コントロールでは、速度コントロールが困難でした。
今回は自作PWMコントロールで走行させています。
動画は、下記アドレスでご覧になれます。カメラを持ちながらの速度コントロールですので、少し、ぎくしゃくしたものになっています。
http://www.youtube.com/watch?v=E82j-XDxO8c
|
左のアドレス又は上の画像をクリックしてください。動画がご覧になれます。 |
