USB MIDI used PSoC1

＜概要＞

　このコンテンツは、PSoC1を使用したUSB MIDIの実験です。
　USBのベンダIDはないので、実行バイナリの配布はありません。
　（PSoC3,PSoC5では、USB MIDIが対応された様なのだが、PSoC1での対応は？？？。）

＜構成＞

USBFSモジュールを使用。
UARTモジュールを使用。
VC1=SysClk/12、VC2=VC1/8として、VC2をUARTのクロックに使用。
送信ポートをOpen Drain Lowに設定して、簡略化。

＜回路例＞


●送信

                      220    4 ___________
              +5V ---^v^v^v---|           |
                             2|           |
                          NC -| DIN(5pin) | Out
                      220    5| 1,3pin:NC |
     UART Tx Port ---^v^v^v---|___________|
     (Open Drain Low)

●受信

                    560 4 _______ 3                           5 ___________
     UART Rx Port ---V---|       |- NC  ,----------------------|           |
                        5|       |2     |  A   K              2|           |
     GND ----------------| PC900 |------*---|>|---,      FG ---| DIN(5pin) | In
                        6|   _   |1               |    220    4| 1,3pin:NC |
     +5V ----------------|__| |__|----------------*---^v^v^v---|___________|

     ---|>|---:diode   ---^v^v^v---:resistor   ---V---:+5V resistor pull up

※ ツール工房さんのPSoC24894を使用して、なんとなく動いたので公開。（勿論、何の保証もありません。）

ダウンロード

USB MIDI used PSoC1 rev4 Last update 2023/12/24

配布内容
- usbmidimain.c, usbmidiain.h (USB MIDI のメインルーチン)
- usbmididrv.c, usbmididrv.h (USBFS, UART デバイスインターフェース)
- usbmidi.c, usbmidi.h (USB MIDI データ形式変換処理)
- circularbuffer.c, circularbuffer.h (UART 送受信リングバッファ)
- usbmidi_descr.inc (USB MIDI descriptor, VID=0xFFFF, PID=0x0001)
履歴
- システム・コモン・メッセージパック化処理修正。(2023/12/24)
- 2バイトメッセージ受信バグ修正。(2012/10/27)
- PSoC3,PSoC5とファイル共通化。(2012/7/21)
- 公開(2012/5/2)

GitHub

PSoC1UsbMidi

＜ビルド手順＞

PSoC Designer 5.2を起動してProjectを作成。
[Chip]でUSBFSとUARTを選択。（モジュール名をUSBFS、UARTにする。）
CPU_ClockをSysClk/1、VC1をSysClk/N:12、VC2をVC1/N:8に設定。
UARTを使用する端子へ接続。（送信端子はOpen Drain Lowに設定。）
UARTのクロックをVC2に設定。（RxCmdBufferはDisableで使用しない。）
Generate Configlation。
main.cのあるフォルダへダウンロードしたファイルを展開。
USBFS_desc.asmを開いて、usbmidi_desc.incのインクルードを追加。（下記参照、定義の二箇所を0に設定。）
WIZARD: equ 0 WIZARD_DEFINED_REPORT_STORAGE: equ 0 ;--------------------------------------------------- ;@PSoC_UserCode_BODY_1@ (Do not change this line.) ;--------------------------------------------------- ; Insert your custom code below this banner ;--------------------------------------------------- ; Redefine the WIZARD equate to 0 below by ; uncommenting the WIZARD: equ 0 line ; to allow your custom descriptor to take effect ;--------------------------------------------------- include "usbmidi_descr.inc" ;--------------------------------------------------- ; Insert your custom code above this banner ;--------------------------------------------------- ;@PSoC_UserCode_END@ (Do not change this line.)
展開した４組の.c,.hファイルをプロジェクトへ追加。
UARTINT.asmを開いて、割り込みルーチンの呼び出しを記述。（下記参照）
_UART_TX_ISR: ;@PSoC_UserCode_BODY_1@ (Do not change this line.) ;--------------------------------------------------- ; Insert your custom assembly code below this banner ;--------------------------------------------------- ; NOTE: interrupt service routines must preserve ; the values of the A and X CPU registers. ;--------------------------------------------------- ; Insert your custom assembly code above this banner ;--------------------------------------------------- ;--------------------------------------------------- ; Insert a lcall to a C function below this banner ; and un-comment the lines between these banners ;--------------------------------------------------- ;PRESERVE_CPU_CONTEXT ;lcall _My_C_Function ;RESTORE_CPU_CONTEXT PRESERVE_CPU_CONTEXT lcall _uart_tx_int RESTORE_CPU_CONTEXT ;--------------------------------------------------- ; Insert a lcall to a C function above this banner ; and un-comment the lines between these banners ;--------------------------------------------------- ;@PSoC_UserCode_END@ (Do not change this line.) （～～～途中省略～～～） _UART_RX_ISR: ;@PSoC_UserCode_BODY_2@ (Do not change this line.) ;--------------------------------------------------- ; Insert your custom assembly code below this banner ;--------------------------------------------------- ; NOTE: interrupt service routines must preserve ; the values of the A and X CPU registers. ;--------------------------------------------------- ; Insert your custom assembly code above this banner ;--------------------------------------------------- ;--------------------------------------------------- ; Insert a lcall to a C function below this banner ; and un-comment the lines between these banners ;--------------------------------------------------- ;PRESERVE_CPU_CONTEXT ;lcall _My_C_Function ;RESTORE_CPU_CONTEXT PRESERVE_CPU_CONTEXT lcall _uart_rx_int RESTORE_CPU_CONTEXT ;--------------------------------------------------- ; Insert a lcall to a C function above this banner ; and un-comment the lines between these banners ;--------------------------------------------------- ;@PSoC_UserCode_END@ (Do not change this line.)
main.cのM8C_EnableGIntマクロを有効化。
main.cへusbmidimain();を追加。
Build。

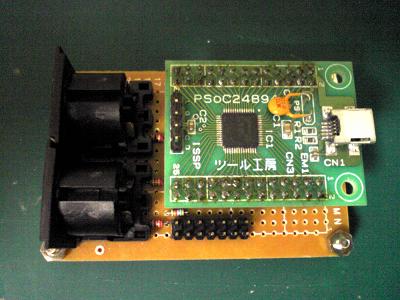

USB MIDI 実験機
